Dubultas darbības pneimatiskais cilindrs

Dubultas darbības pneimatiskais cilindrs

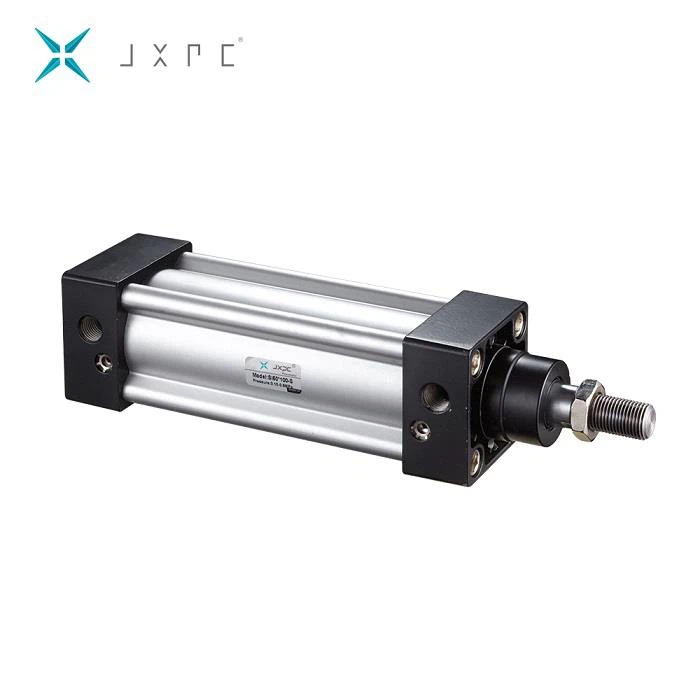

SI sērijas pneimatiskais cilindrs ir izgatavots saskaņā ar ISO6431 standartu, kas ir 100% nomaināms ar Airtac zīmola SI sērijas pneimatisko cilindru.

Nosūtīt pieprasījumu

Apraksts

SI sērijas pneimatiskais cilindrs ir izgatavots saskaņā ar ISO6431 standartu, kas ir 100% nomaināms ar Airtac zīmola SI sērijas pneimatisko cilindru.

Parasti mēs varam piedāvāt standarta dubultas darbības tipu (SI), standarta dubultas darbības dubultas darbības tipu (SID) un dubultās vārpstas regulējamo gājiena tipu (SIJ). Cilindrs ir aprīkots ar stieņu stieni, urbuma izmērs ir no 32 mm līdz 200 mm, bet gājiena izmērs ir pēc izvēles - no 25 mm līdz 1000 mm.

Iespējas

* Regulējams spilvens uz abiem cilindra gala vākiem, lai pārliecinātos, ka cilindrs darbojas ļoti vienmērīgi, drošība un zems troksnis.

* Plašs izmēru klāsts

* Ar pašeļļojošu gultni virzuļa kāts ir bez eļļošanas.

* Ir pieejams magnēts un pietiekams stiprinājuma stils.

Priekšrocība

1. Piedāvāt abu virziena blīvējumu struktūru

2. Augstas izturības oksidēta alumīnija sakausējuma caurule, augsta cietība

3. Visas plombas tiek importētas no Japānas, Taivānas, ļoti labas blīvēšanas īpašības

4. 100% pārbaudīts pirms nosūtīšanas.

Specifikācijas

SI sērijas pneimatiskais cilindrs
Urbums (mm)	32	40	50	63	80	100	125	160	200
Kustības modelis	Dubultā darbība
Darba medijs	Gaiss
Fix Type	Parastais tips / FA tips / FB tips / CA tips / CB tips / LB tips / TC tips
Darba spiediena diapazons	0.1-0.9Mpa
Nodrošināta izturība pret spiedienu	1.35Mpa
Buferis	Regulējams buferis
Stāvokļa temperatūra	-5 ~ 70 ° C
Darbības ātrums	50-800mm / s
Portu lielums	G1 / 8 ''	G1 / 4 ''		G3 / 8 ''		G1 / 2 ''		G3 / 4 ''

image001 (001)

Struktūra

NĒ.	Apzīmējums	NĒ.	Apzīmējums
1	Virzuļa stieņa uzgrieznis	10	Virzulis
2	Virzuļa stienis	11	Valkājot
3	Priekšējā vāka blīvgredzens	12	Magnēts (pēc izvēles)
4	O-gredzens	13	Virzuļa O-gredzens
5	Oiliness gultnis	14	Nosedziet O-Ring
6	Priekšējais vāks	15	Slāpēšana
7	Buferizācijas O-gredzens	16	Sešstūra skrūve
8	Virzuļa stieņa O-gredzens	17	Aizmugurējais vāks
9	Barelu

Cilindrs iekšpusē Diametrs	Virzuļa stieņa ārējais diametrs	Potion Pattern		Kompresija Platība (cm²)	Gaisa spiediens ((kgf / cm²)
Cilindrs iekšpusē Diametrs	Virzuļa stieņa ārējais diametrs	Potion Pattern		Kompresija Platība (cm²)	1	2	3	4	5	6	7	8	9
32	12	Dubultā darbība	Spiediena puse	8.04	8.04	16.08	24.12	32.16	40.20	48.24	56.28	64.32	72.36
32	12	Dubultā darbība	Pull Side	6.90	6.90	13.80	20.07	27.60	34.50	41.40	48.30	55.20	62.10
40	16	Dubultā darbība	Spiediena puse	12.56	12.56	25.12	37,68	50.24	62,80	75.36	87.92	100.24	113.04
40	16	Dubultā darbība	Pull Side	10.55	10.55	21.10	31,65	42.20	52,75	63.30	73.85	84.40	94,95
50	20	Dubultā darbība	Spiediena puse	19.63	19.63	39.26	58.89	78.52	98.15	117,78	137.41	157.04	176,67
50	20	Dubultā darbība	Pull Side	16.49	16.49	32,98	49.47	65.96	82.45	98.94	115.43	139,92	148.41
63	20	Dubultā darbība	Spiediena puse	31.17	31.17	62.34	93.51	124,68	155.85	187.02	218.19	249,36	280,53
63	20	Dubultā darbība	Pull Side	28.03	28.03	56.06	84.09	112.12	140.15	168.18	196.21	224,24	252,27
80	25	Dubultā darbība	Spiediena puse	50.26	50.26	100.52	150,78	201.04	251,30	301,56	351,82	402.08	452,34
80	25	Dubultā darbība	Pull Side	45.36	46.36	90,72	136,08	181,44	226.80	272.16	317,52	326,88	408,24
100	25	Dubultā darbība	Spiediena puse	78.53	78.53	157.06	235,59	314.12	392,65	471,18	428,82	628,24	706,77
100	25	Dubultā darbība	Pull Side	71.47	71.47	142,94	214,41	285,88	357,35	428,82	500.29	517,76	643,23
125	32	Dubultā darbība	Spiediena puse	122.72	122.72	245,44	368.16	490,88	613,60	736,32	859,04	981,76	1104,48
125	32	Dubultā darbība	Pull Side	114,68	114,68	229,36	344.04	458,72	573,40	688.08	802,76	917.44	1032.12
160	40	Dubultā darbība	Spiediena puse	201.06	201.06	402.12	603,18	804,24	1005,30	1206,36	1407,42	1608,48	1809,54
160	40	Dubultā darbība	Pull Side	188,49	188,49	376,98	565,47	753.96	942,45	1130.94	1319.43	1507,92	1696.41
200	40	Dubultā darbība	Spiediena puse	314.16	314.16	628,32	942,48	1256,64	1570,80	1884.96	2199.12	2513.28	2827,44
200	40	Dubultā darbība	Pull Side	301,57	301,57	603,14	904,71	1206,28	1507.80	1809,42	2100,99	2412,56	2714.13

Bore	Standarta gājiens	Maks. Insults	Pieļaujamais gājiens
32	25 50 75 80 100 125 160 175 200 250 300 400 450 500	1000	2000
40	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800	1200	2000
50	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1200	2000
63	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000
80	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000
100	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000
125	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000
160	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000
200	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000

SI SĒRIJA

SID SĒRIJA

SIJ SERIES

Bore / simbols	A	A1	A2	B	C	D	E	F	G	H	I	J	K	L
32	142	190	187	48	94	30	28	20	27.5	22	17	6	M10X1.25	M6
40	159	213	207	54	105	35	32	22	29	24	19	7	M12X1.25	M6
50	175	244	233	69	106	40	42	27	30	32	24	8	M16X1.5	M8
63	190	259	250	69	120	45	40	29	31	32	24	8	M16X1.5	M8
80	214	300	286	86	128	45	53	33	35	40	30	10	M20X1.5	M10
100	229	320	308	91	138	55	55	36	36	40	30	10	M20X1.5	M10
125	279	398	372,5	119	160	60	74	45	46	54	41	13.5	M27X2	M12
160	332	484	448	152	180	65	94	58	50	72	55	18	M36X2	M16
200	337	514	472	157	180	75	100	57	50	72	55	18	M36X2	M16
